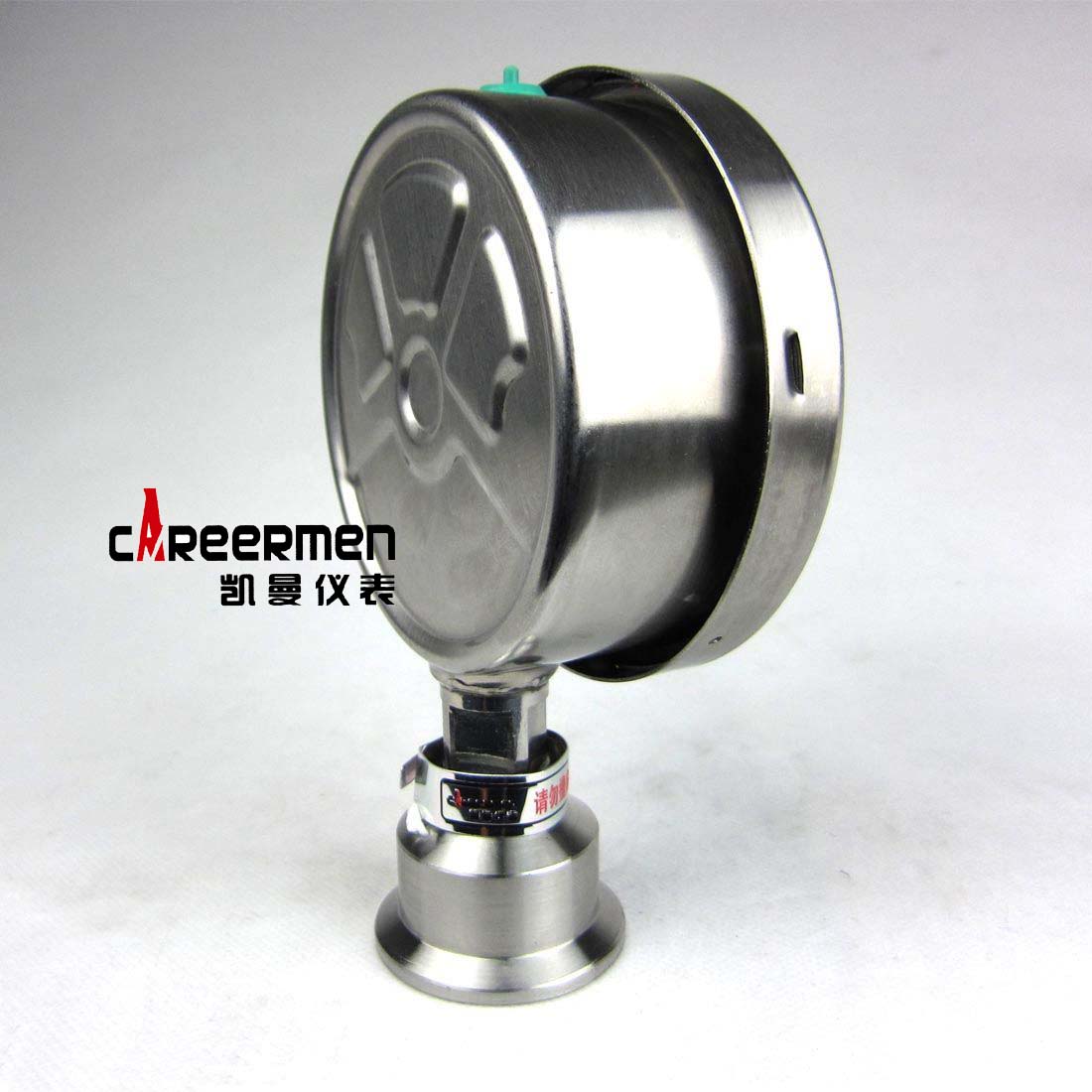

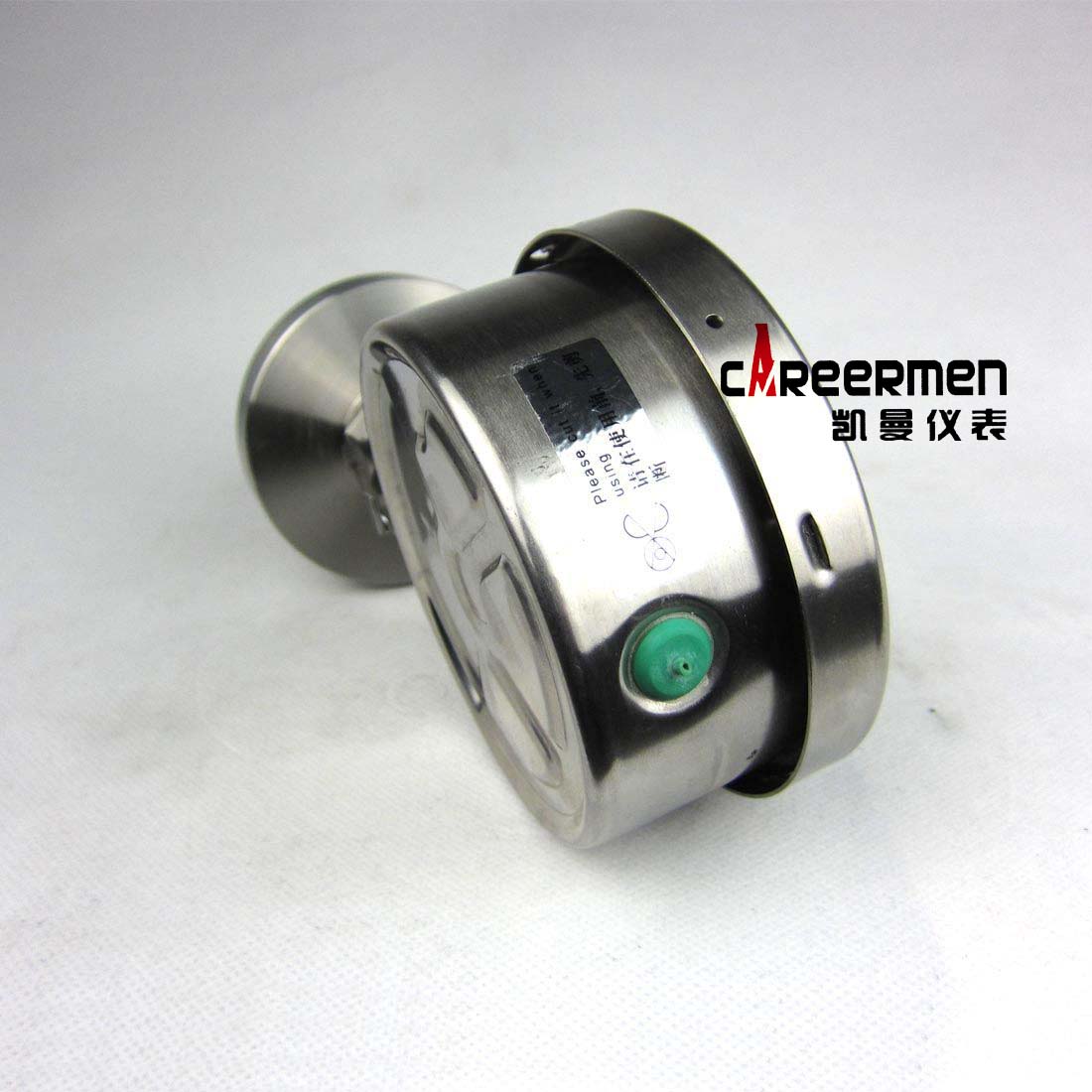

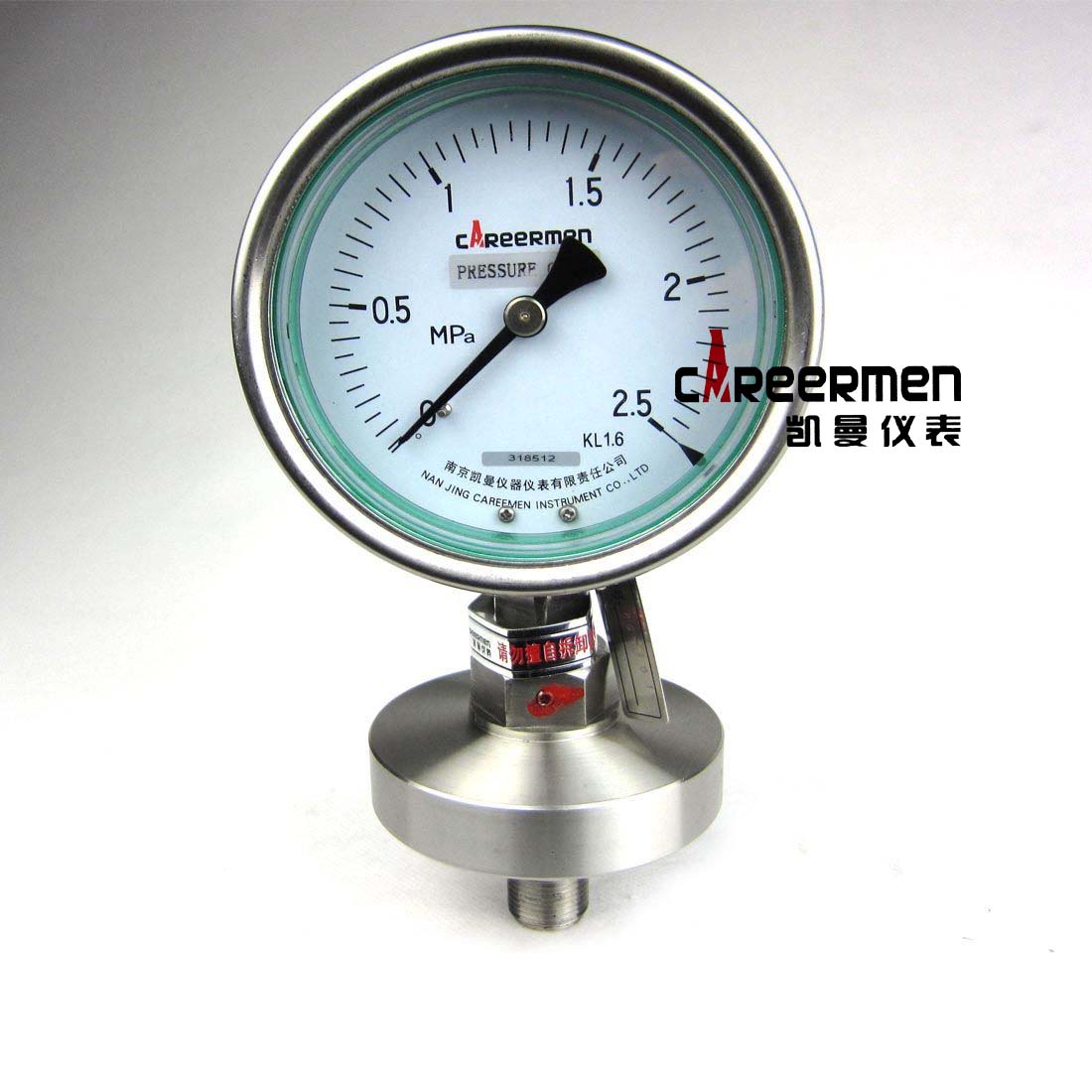

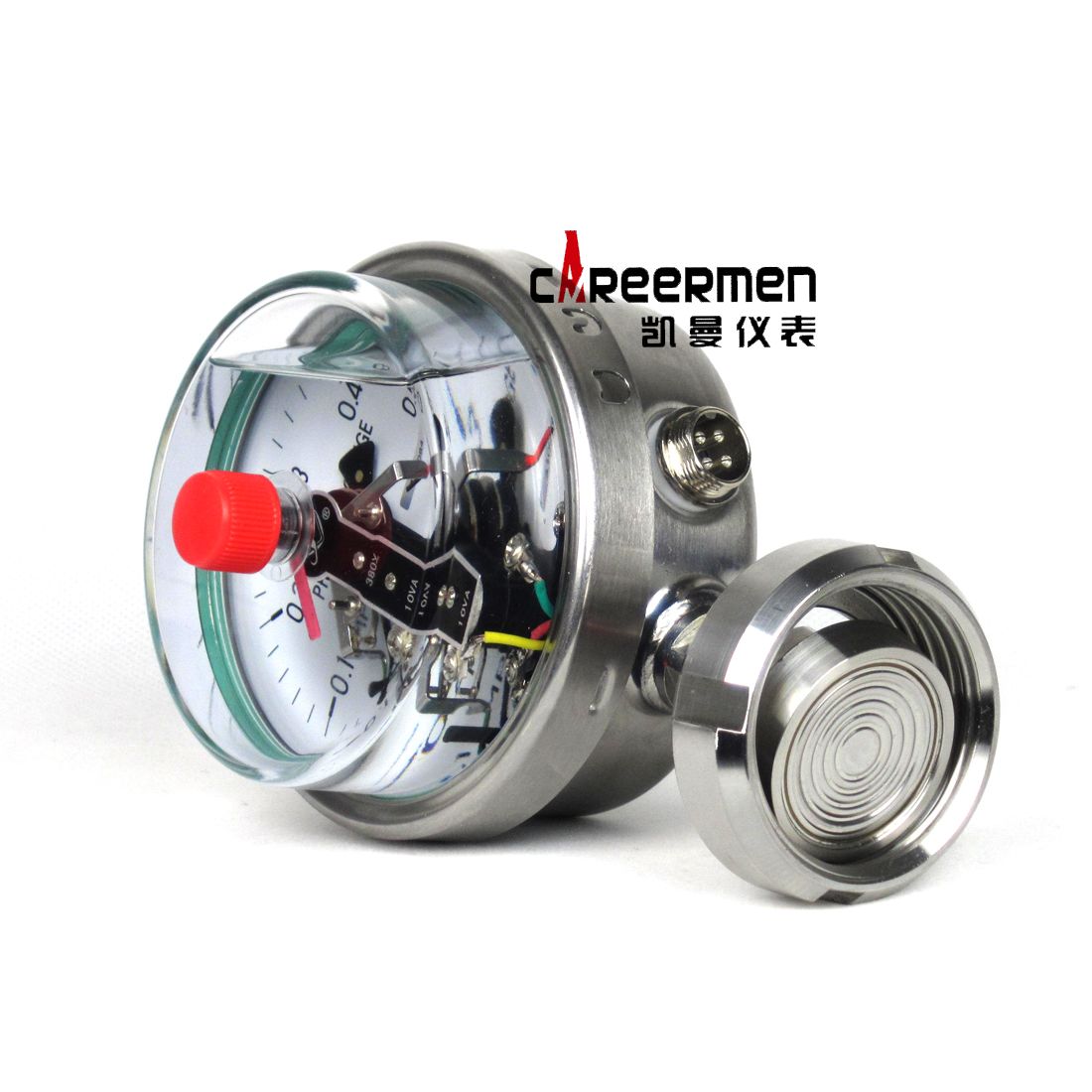

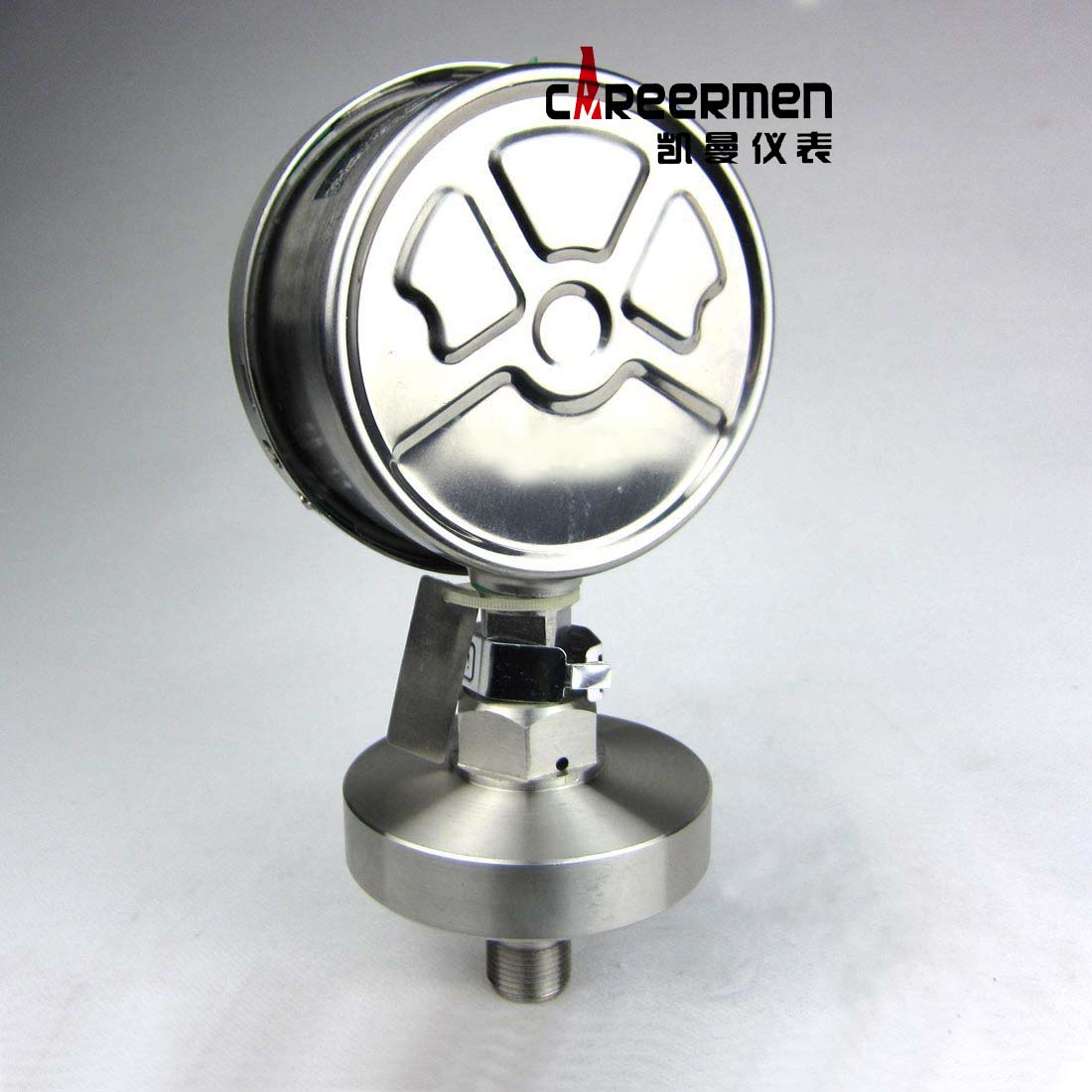

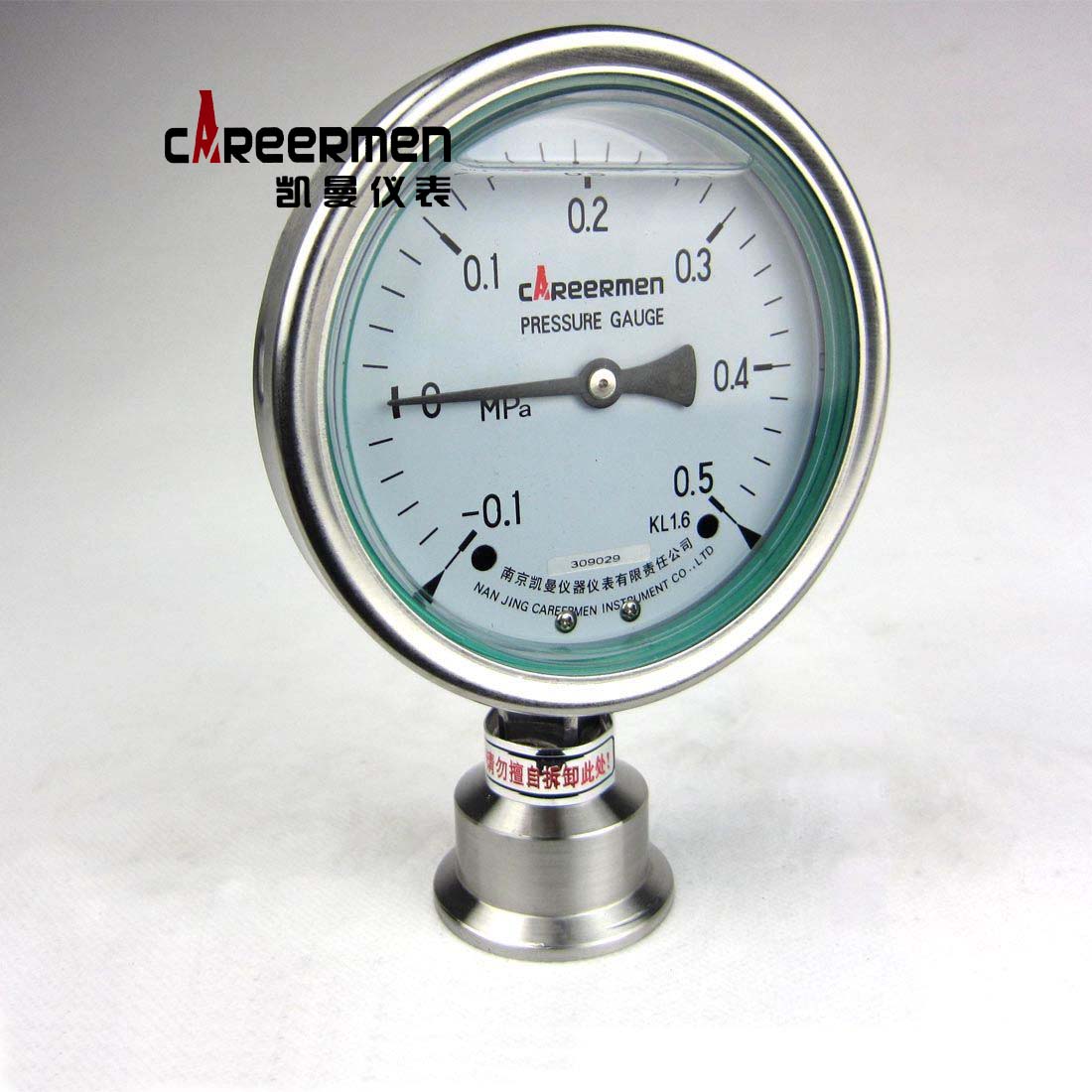

隔膜壓力表-衛生級隔膜壓力表-法蘭式隔膜壓力表

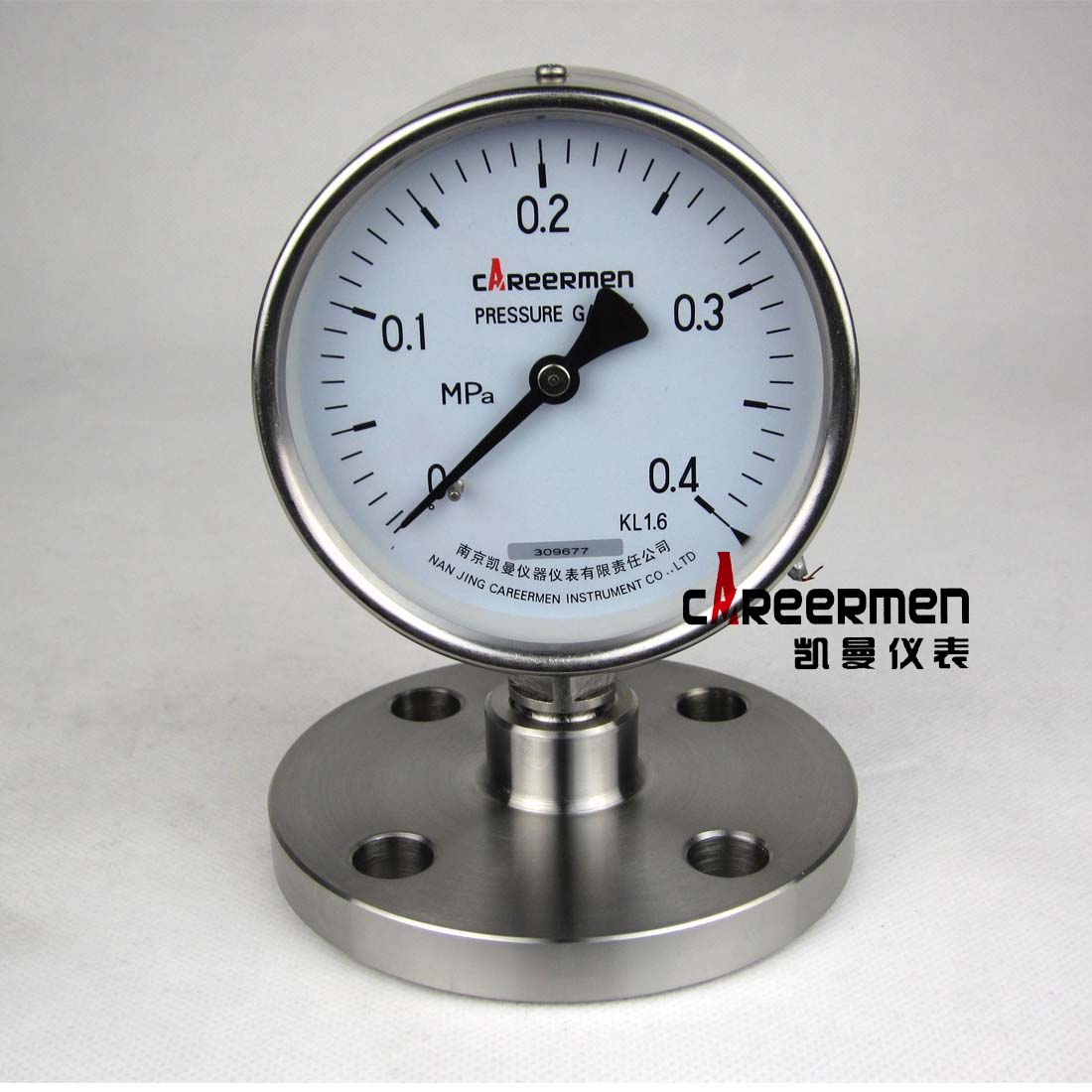

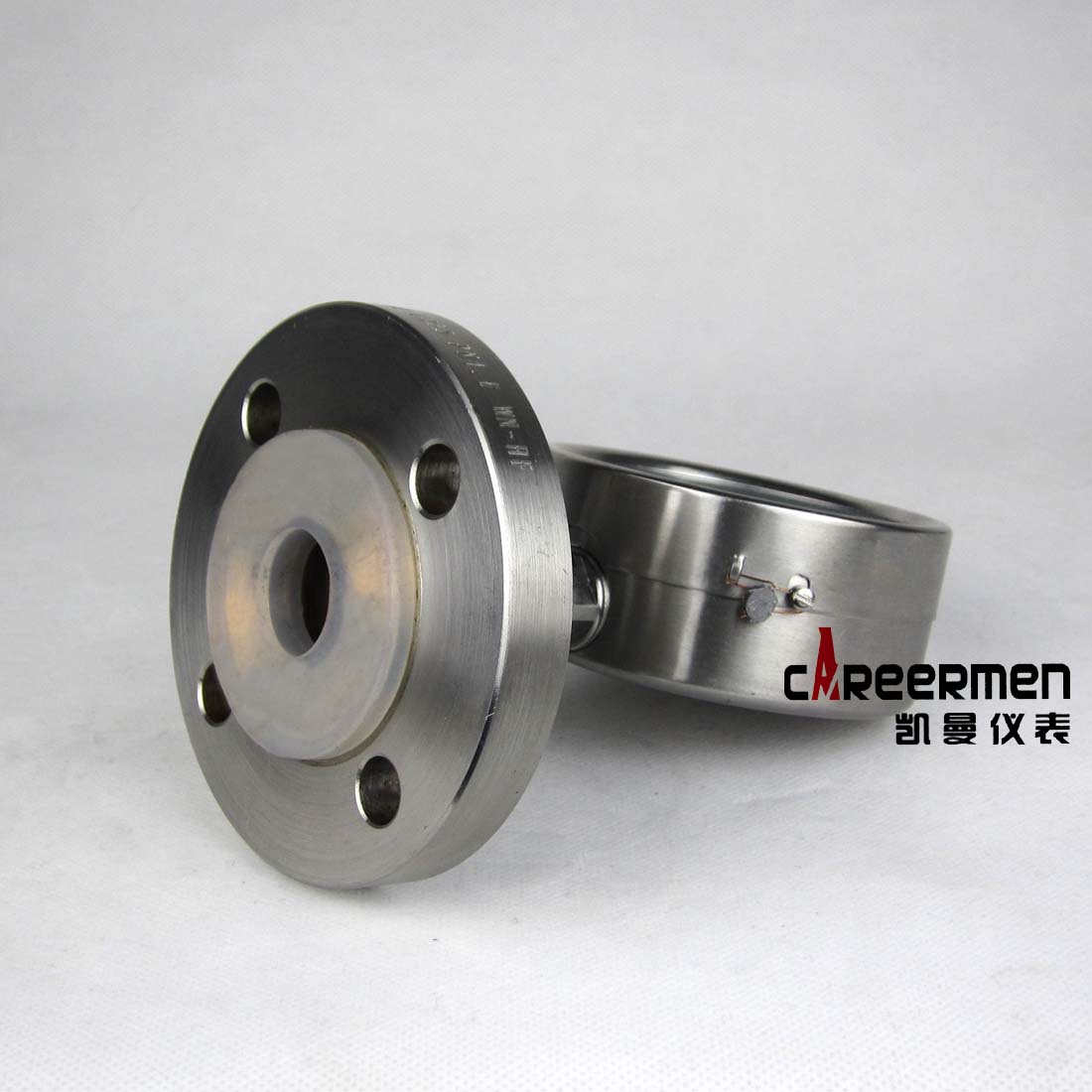

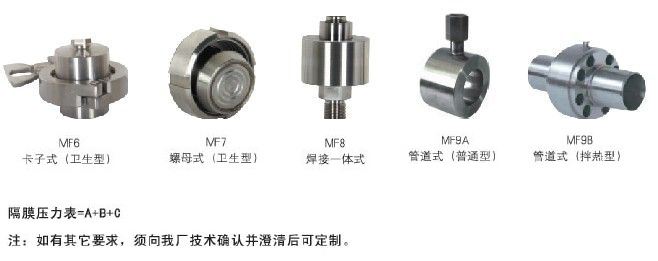

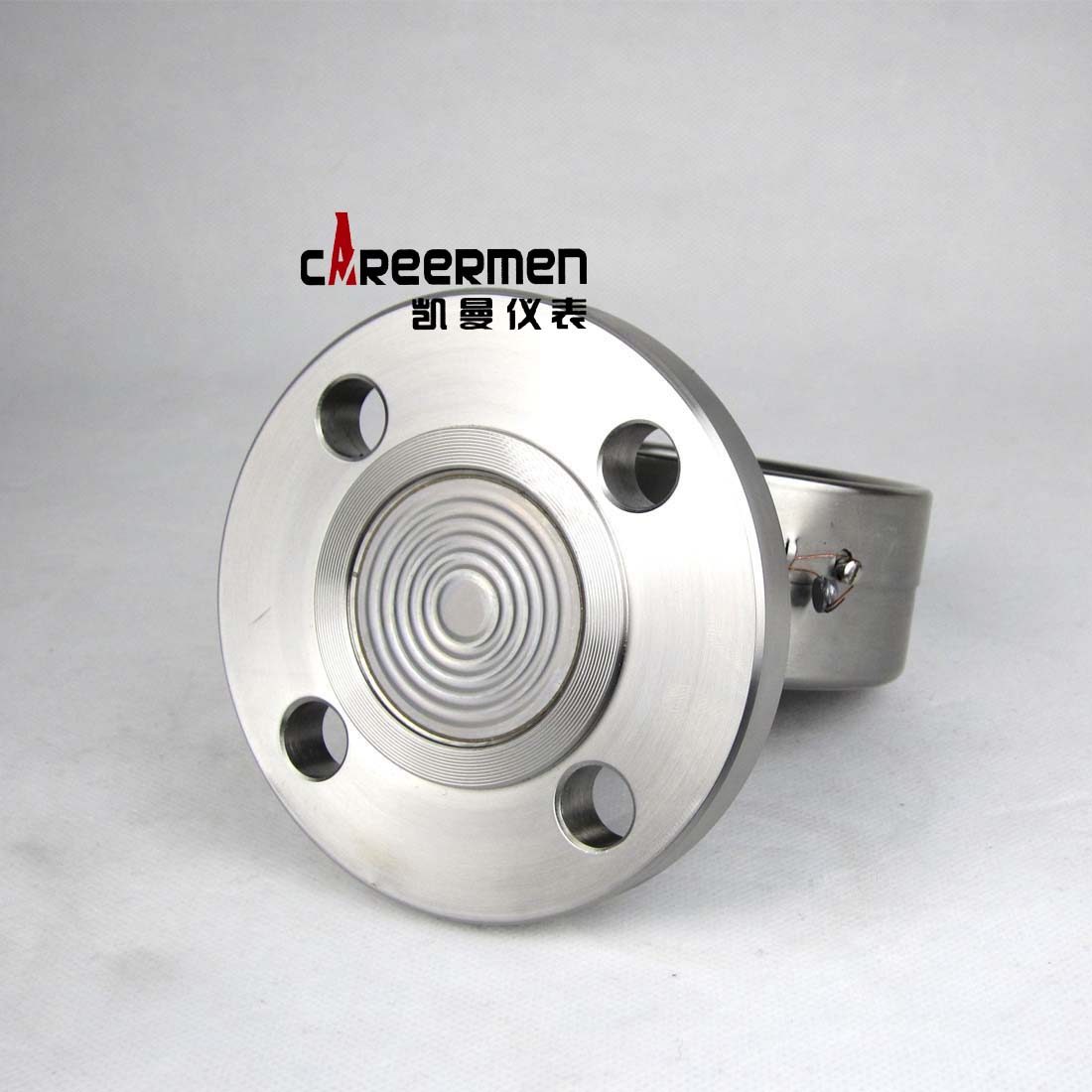

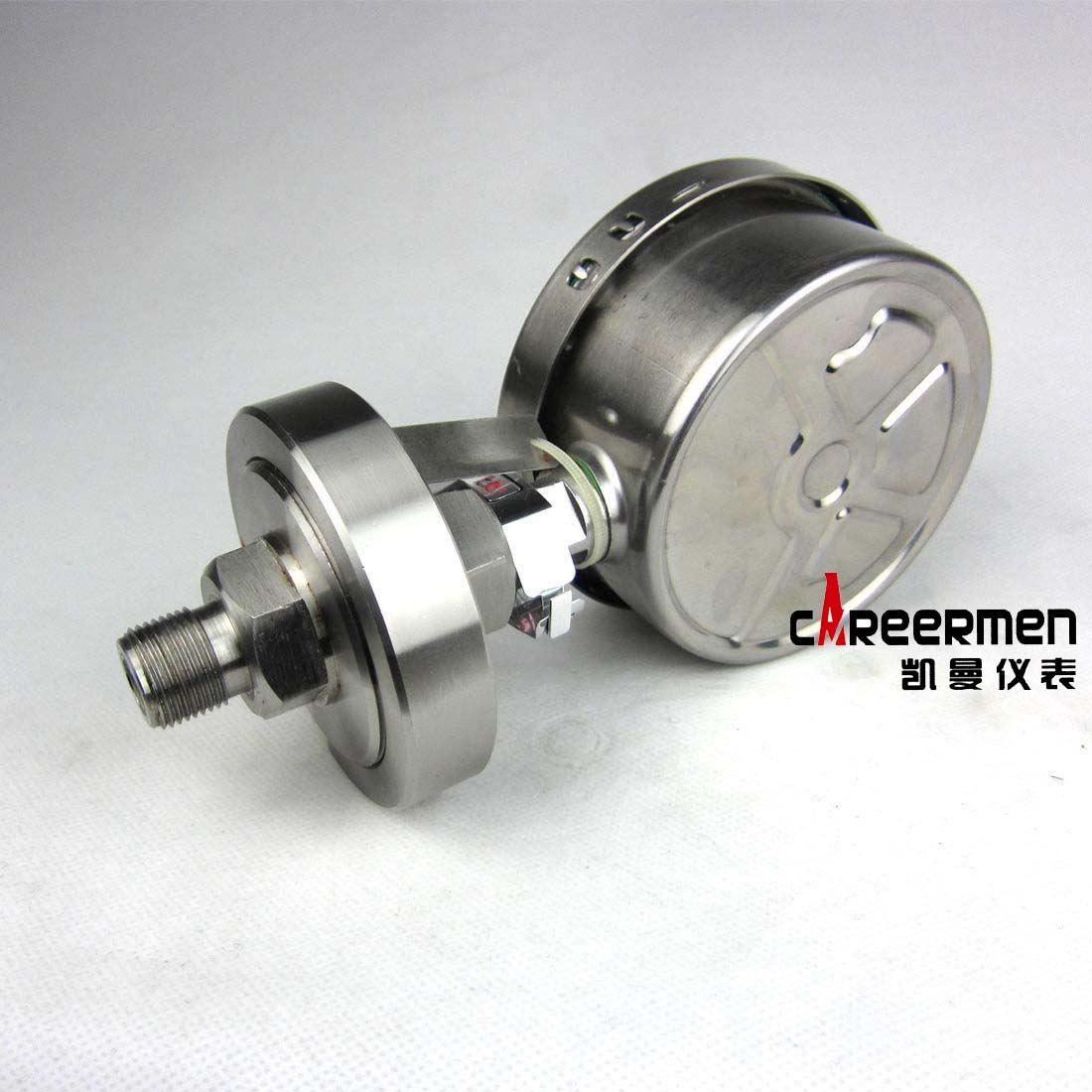

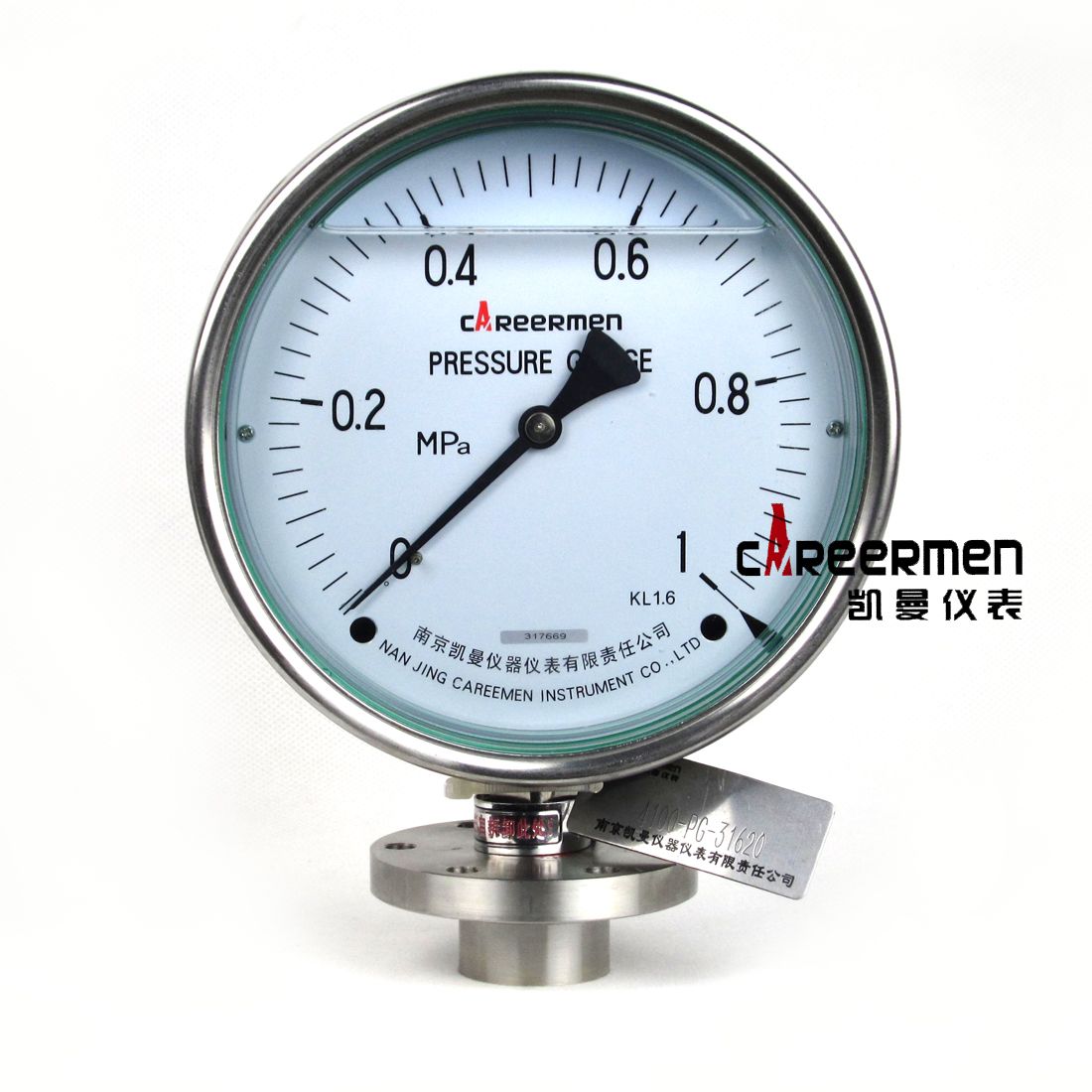

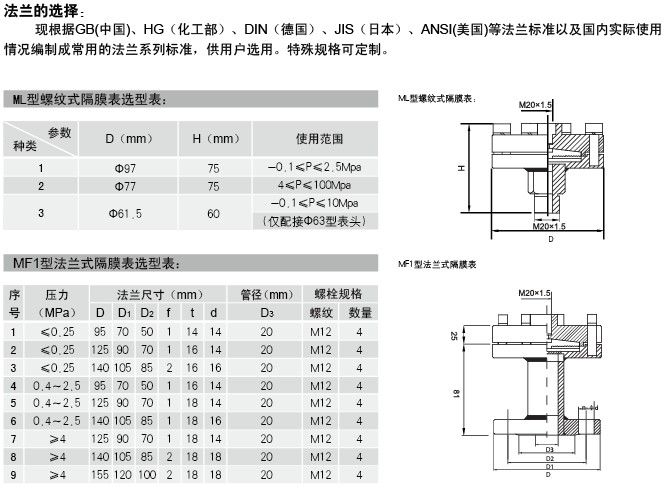

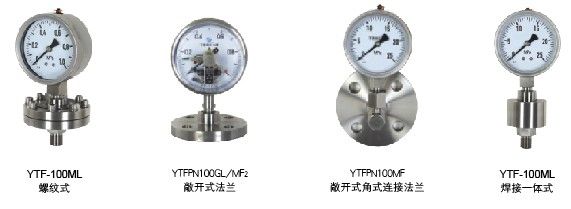

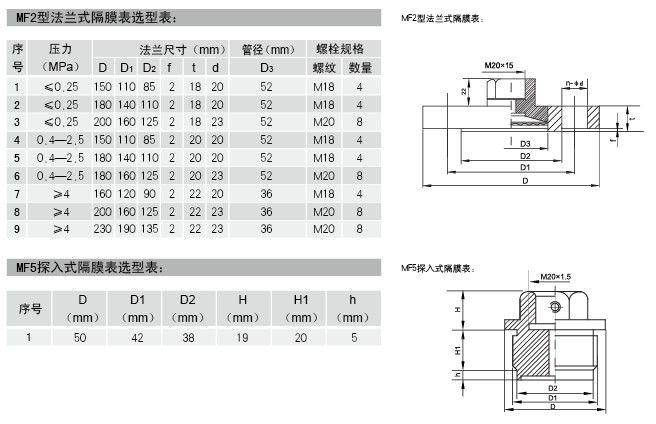

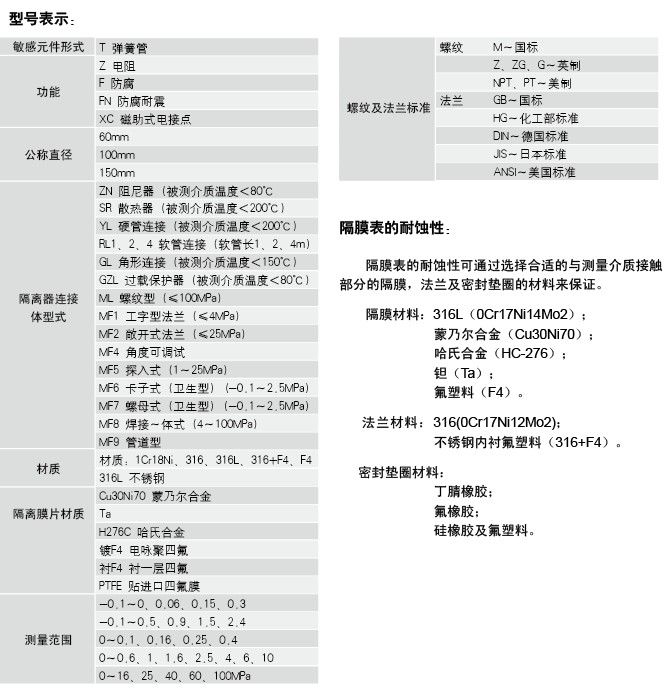

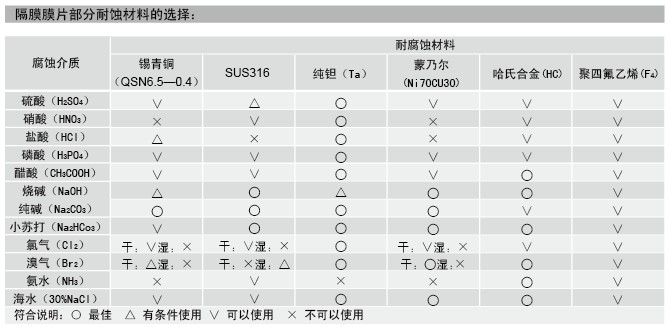

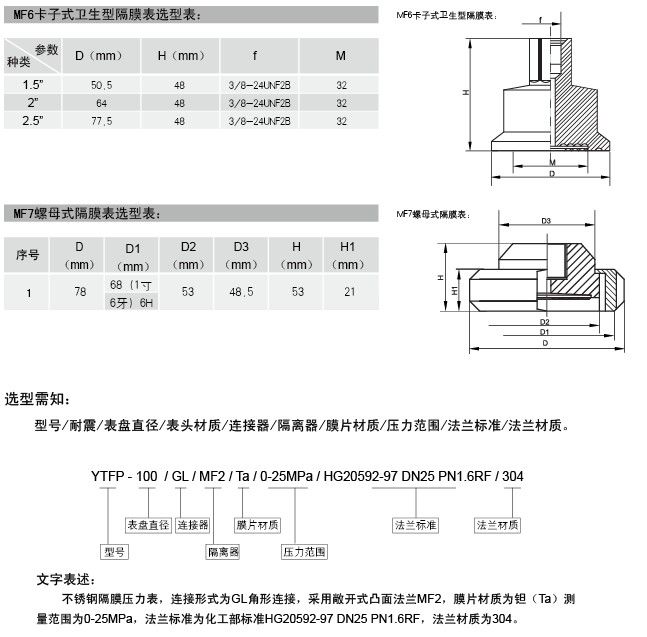

隔膜壓力表(diaphragm-seal pressure gauge)概述： 是采用介質隔離方式工作的一種用于測量特定介質的壓力表。隔膜壓力表由壓力表和隔離裝置組合制造而成。制造壓力表的材料與被測介質無關，因?yàn)閴毫Ρ淼谋旧聿⒉唤佑|那些特定的介質。它是在被隔離的狀態下進行間接測量特定介質壓力量值的。因此，這種壓力表具有很多優異的特性。它的精度可以較高，它的適應介質對象的范圍可以較廣，只要選擇相應的介質隔離膜片即可。隔膜壓力表提供了多種連接結構形式，如：螺紋連接、法蘭連接等。其法蘭連接又有平法蘭、角法蘭、工字法蘭等。由于隔膜壓力表是一種組合制造而成的壓力表，所以，它可以提供十分靈活組合方式，大幅度地提高了其選型空間。

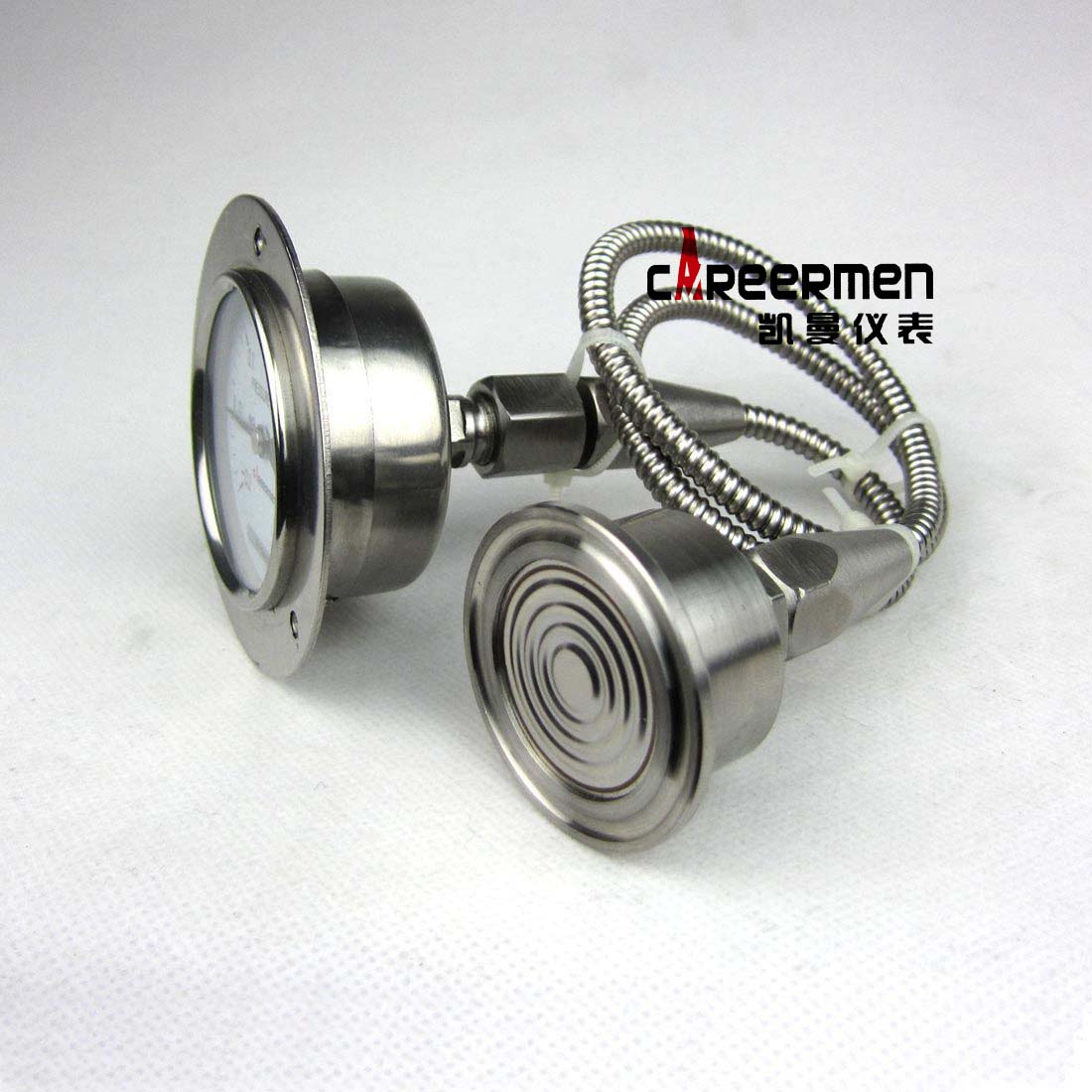

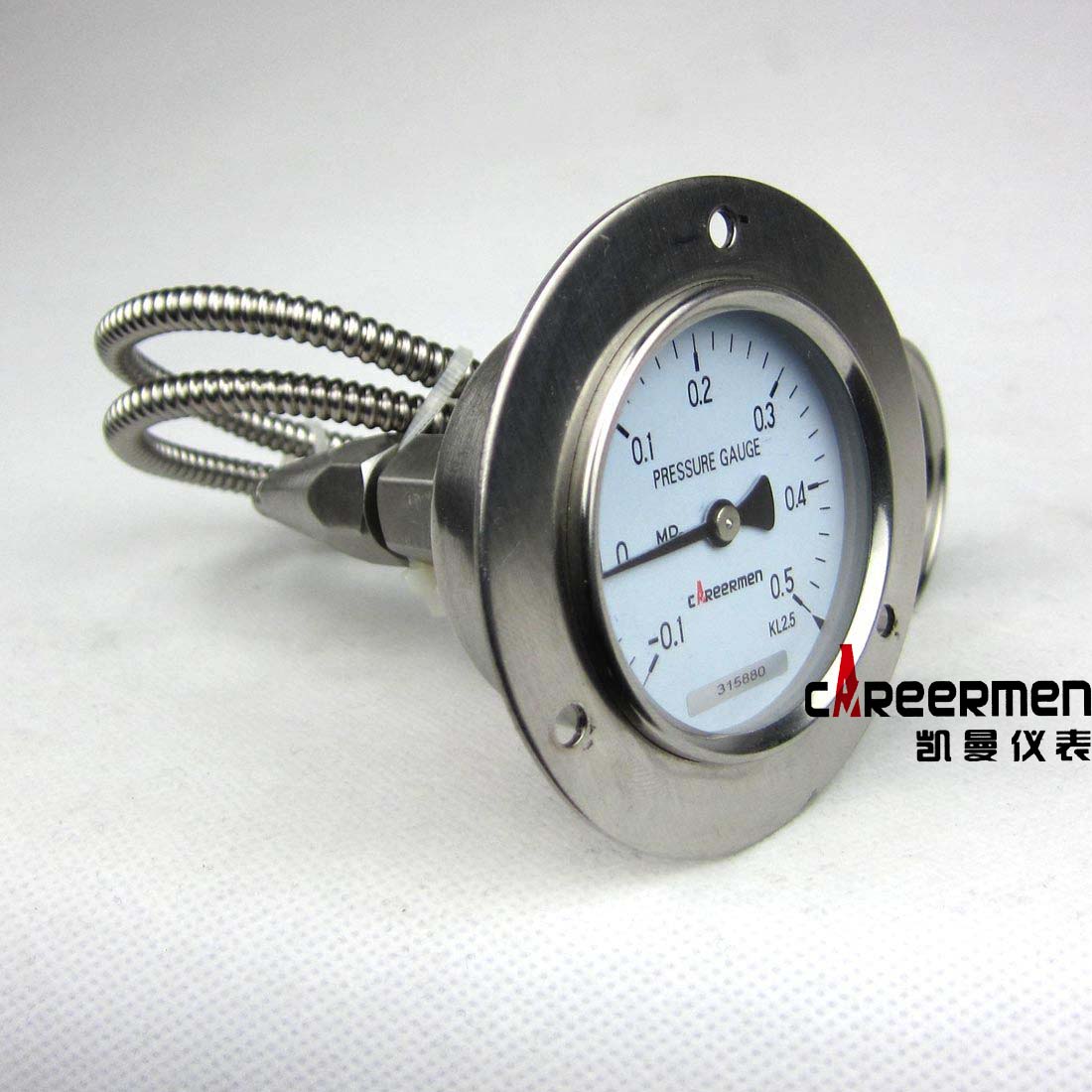

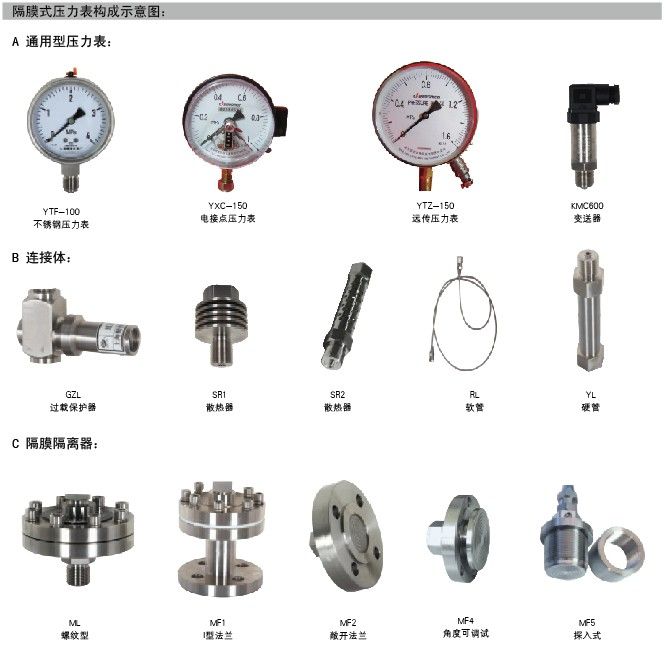

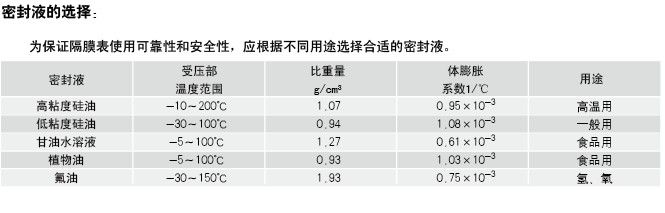

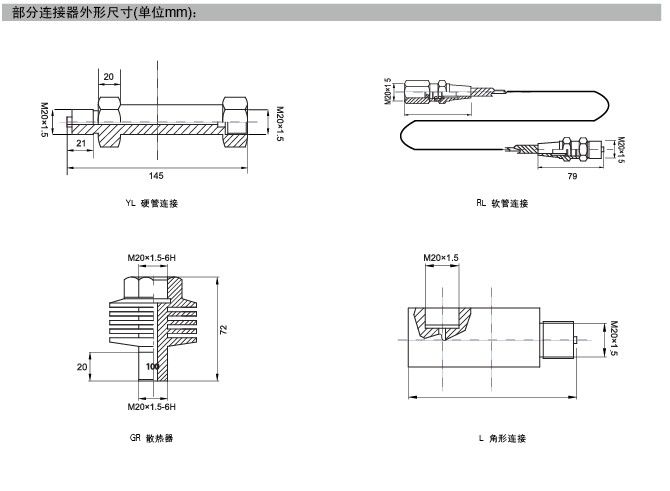

隔膜壓力表應用： 隔膜壓力表主要應用于石油化工、制堿、化纖、制藥、食品等工藝流程中，它是由通用型壓力表與連接體和隔膜隔離器組成。在測量介質是強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的情況下使用。 隔膜壓力表原理： 當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統中的密封液，使其形成P—△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。 尤其對于帶軟管連接的隔膜壓力表，由于受壓部與通用型壓力表安裝位置不同，會產生如左圖所示的液位差的影響量△P。 隔膜壓力表其溫度的影響量與密封液膨脹系數，隔膜剛度及受壓部位的溫度有關。儀表在使用溫度偏離20±5℃時，受溫度影響的示值最大變化率剛性不大于0.1%℃，柔性（遠接式）不大于0.1±0.025%℃（L—傳壓導管長度m）隔膜式壓力表在制作時應注意根據不同的使用環境，選擇相適應的密封工作液。
|
