電接點壓力表(Electric Contact Pressure Gauge)概述：

電接點壓力表是一種能發出開關信號的壓力表。

電接點壓力表又細分有單電接點、雙電接點和多接點電接點壓力表，通過各類電接點來適應不同的操控需求。

從電接點壓力表的電接點功率方面來看，又有常規電接點壓力表、光電式電接點壓力表、感應式電接點壓力表和磁助式電接點壓力表之分。

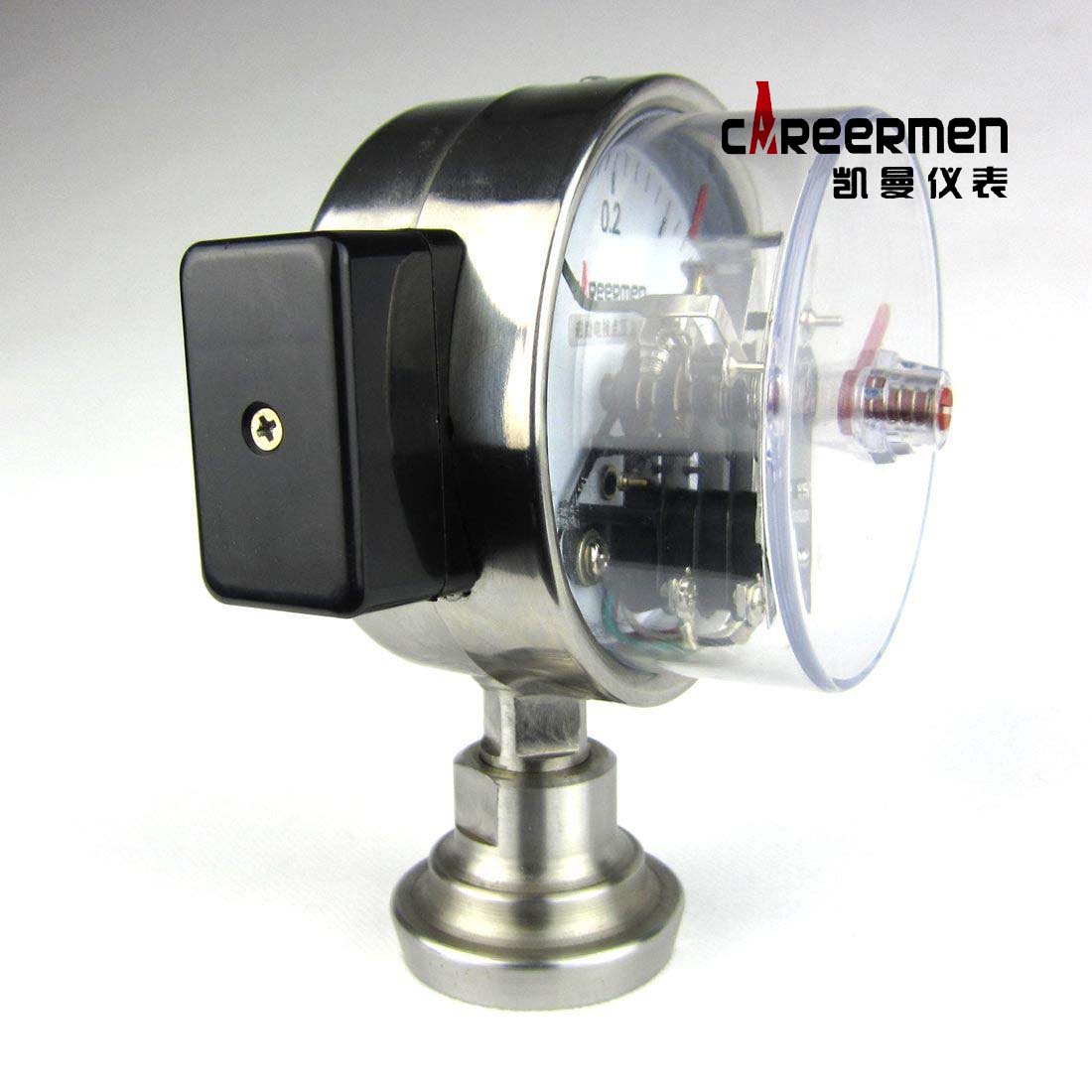

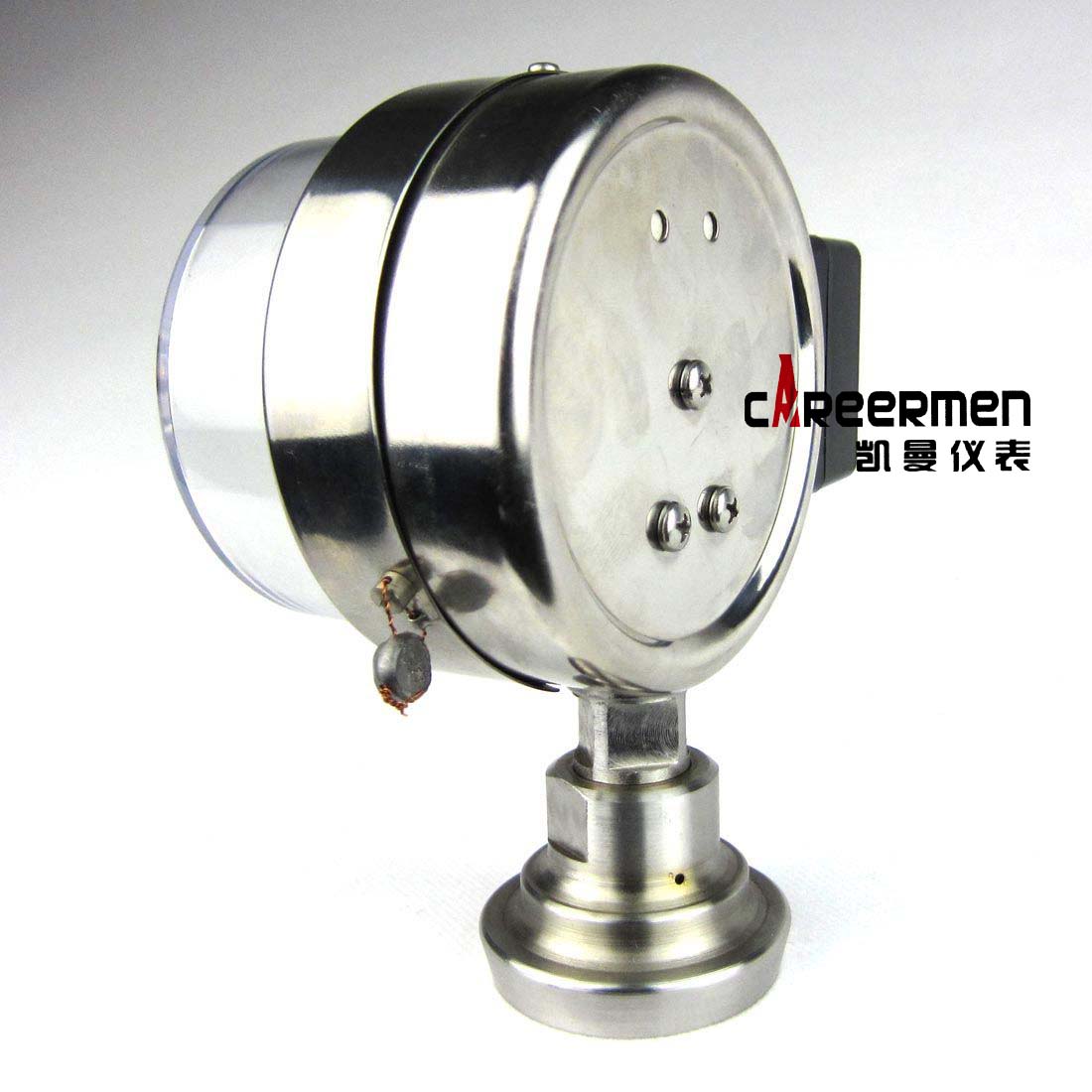

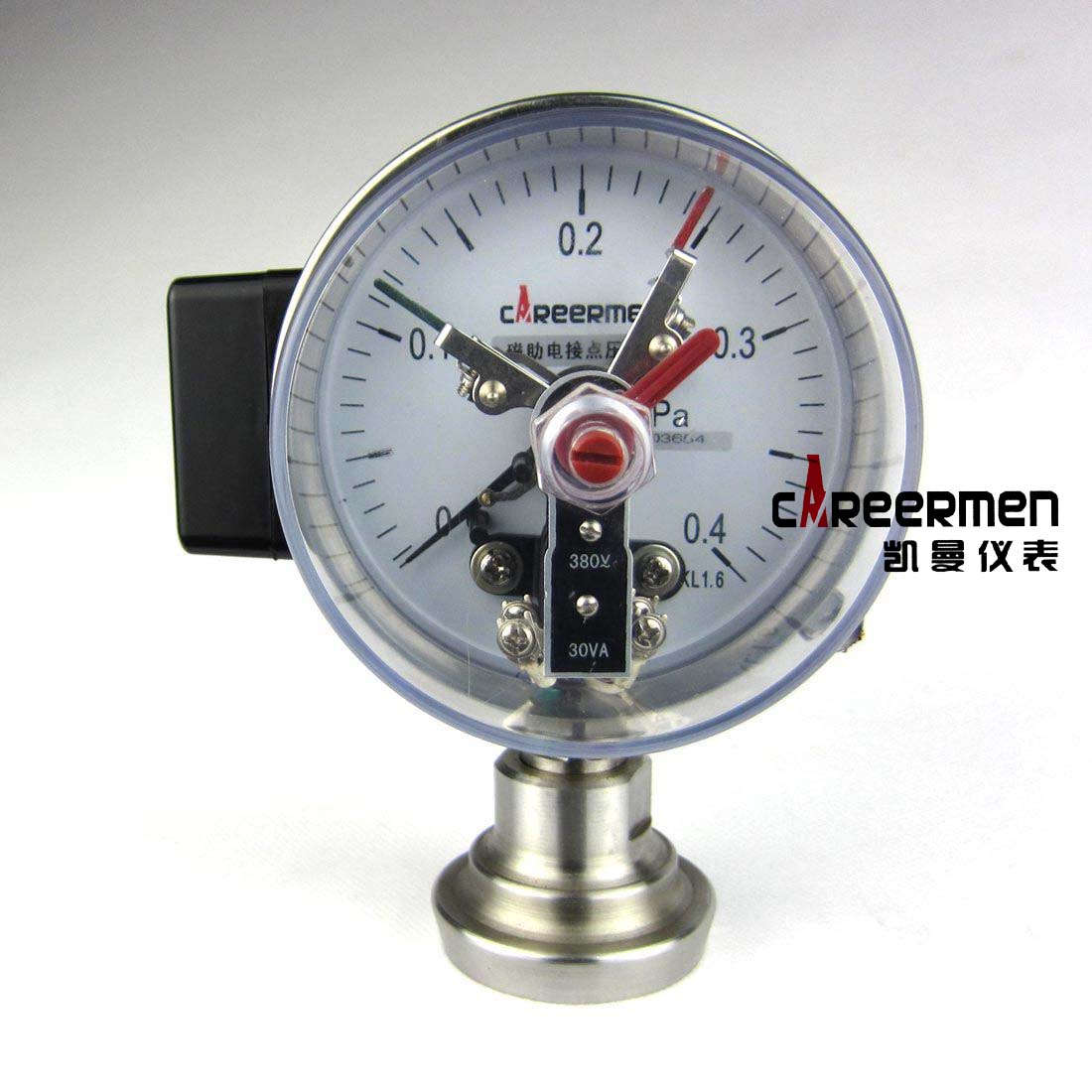

從應對使用環境要求看，又有常規電接點壓力表、耐震電接點壓力表、耐腐電接點壓力表、耐高溫電接點壓力表、隔膜電接點壓力表(如左側圖片所示)、防爆電接點壓力表之分。其中防爆電接點壓力表又細分有隔爆型電接點壓力表和安全火花型電接點壓力表。



電接點壓力表的關鍵部件是電接點的信號機構，其主要技術指標是電接點信號機構的絕緣電阻和絕緣強度。在電接點壓力表的出廠檢驗時，對電接點的這兩個主要技術指標應逐臺檢驗。

由于電接點壓力表彈性敏感元件的管端力要同時拖動指示機構和電接點信號機構，加之這種電接點壓力表不僅有指示精度要求，還有電接點所發信號的精度要求，所以，電接點壓力表的精度等級一般都在0.4級以下。各種電接點壓力表的測量范圍都很齊全，有真空電接點壓力表、低壓電接點壓力表、中壓電接點壓力表、高壓電接點壓力表、微壓電接點壓力表。其中，微壓電接點壓力表因其管端力較小，電接點的制造難度較大，因此，很少有廠家生產這種微壓電接點壓力表。



電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力，儀表經與相應的電氣器件配套使用，可對被測壓力系統實現自動控制和發信（報警）的目的。適用于測量無爆炸危險、非結晶的各種液體、氣體等介質的壓力。儀表通常與相應的電氣器件配套使用。

電接點壓力表由測量系統、指示裝置、電接點裝置、外殼、調節裝置及接線盒等組成。當被測壓力作用于彈簧管時，其末端產生相應的彈性變形——位移，經傳動機構放大后，由指示裝置在度盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭（上限或下限）相接觸的瞬時，致使控制系統接通或斷開電路，以達到自動控制和發信報警的目的。

磁助電接點壓力表是在電接點裝置上裝有可調節的永久磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效地避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以該儀表具有動作可靠、使用壽命長、觸點開關功率較大等優點。24伏電壓使用時應特殊說明，需使用特殊觸點裝置的電接點壓力表，此表適應于弱電壓下弱電流的場合可以達到動作可靠、使用壽命長的目的。

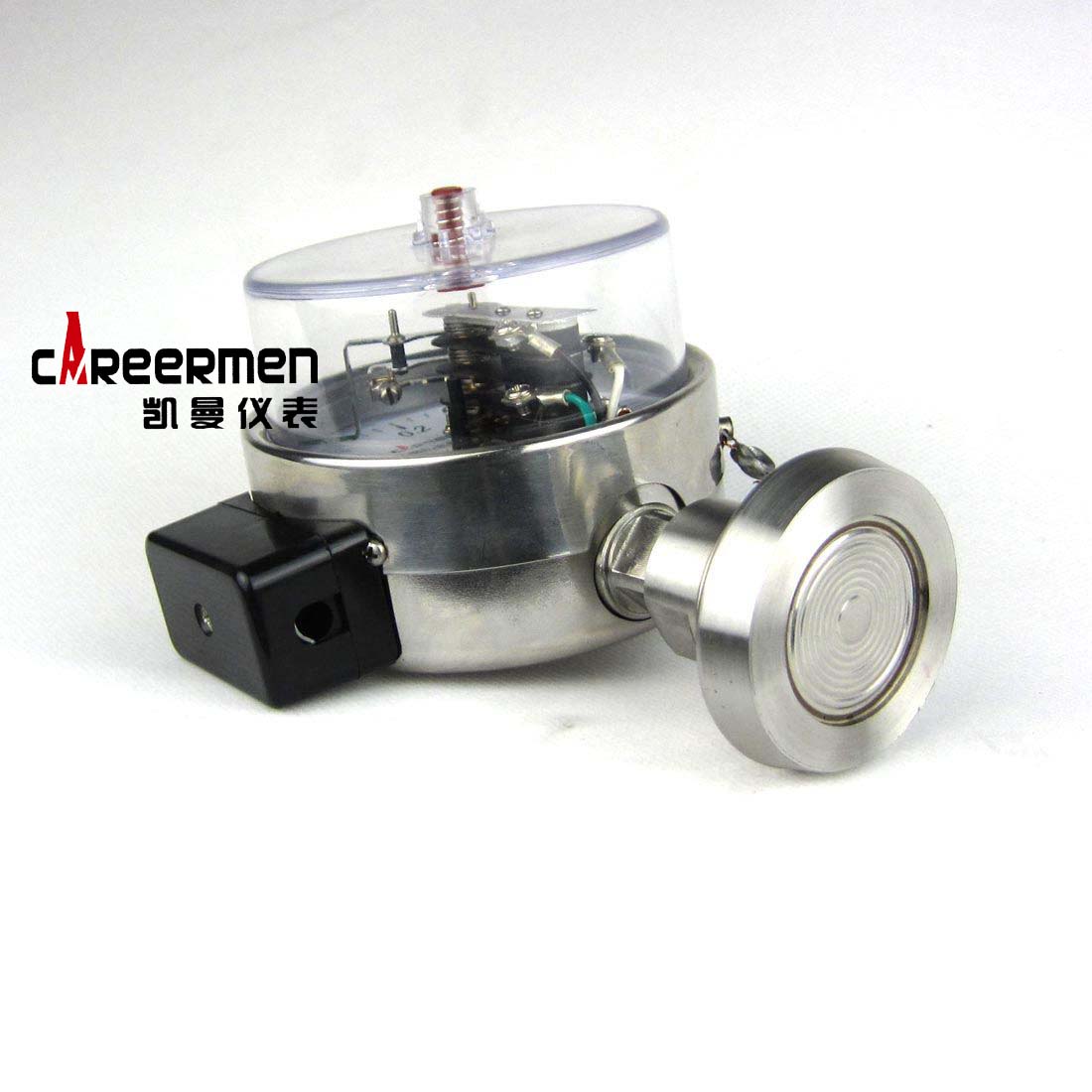

隔膜電接點壓力表：電接點壓力表可與不同材料膜片的隔離體配接，組成隔膜式電接點壓力表，用于測量各種腐蝕性較強及粘度較大易結晶介質的壓力。

耐震電接點壓力表：耐震電接點壓力表適用于被測介質的壓力有強烈脈沖變化或壓力沖擊、在生產工藝中經常突然卸荷的場合、環境震動較大的場所。耐震電接點壓力表能測量氣體、液體脈動壓力的平均值，以克服介質強烈脈沖及環境震動對儀表帶來的損害，確保讀數的準確性。不銹鋼耐震電接點壓力表的零件采用耐腐蝕的不銹鋼及耐腐蝕的合金材料制成，使儀表具有良好的耐腐蝕性能，可廣泛應用于石油、化工、礦山、機械、電力及食品行業。直接測量不結晶，有腐蝕性的氣體、液體的壓力。



電接點壓力表技術參數：
